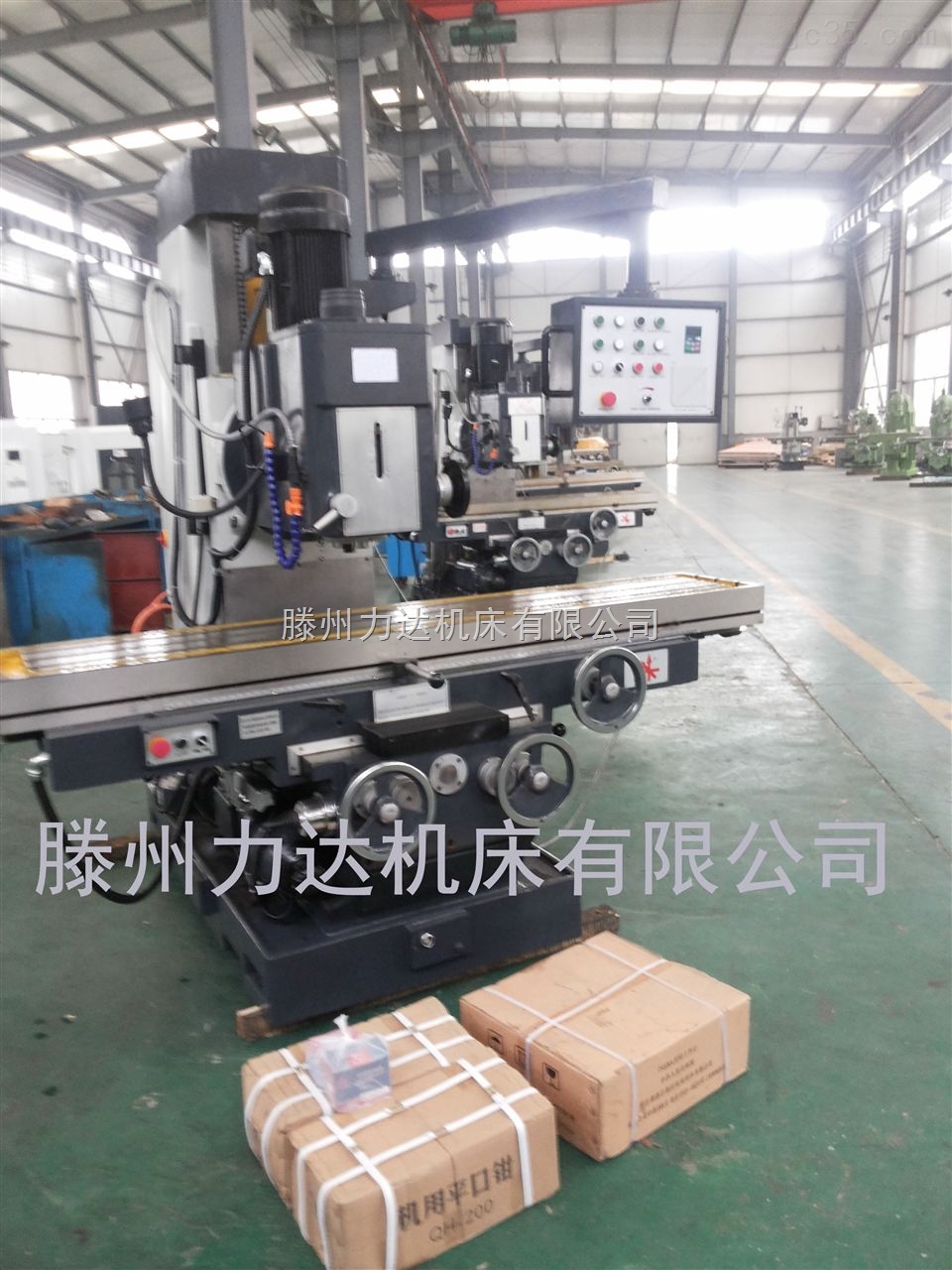

X7150C床身铣床



X7150C床身铣床产品特点：

X7150C床身铣床 是我公司根据普通铣床受行程限制，稳定性不好，动力不足等问题而自行设计研发的超大行程，超大动力，自重大，载重大，稳定性好的床身式铣床。

X7150C大型床身式铣床



X7150C床身铣床简介：



     X7150C铣床是我公司根据普通铣床受行程限制，稳定性不好，动力不足等问题而自行设计研发的超大行程，超大动力，自重大，载重大，稳定性好的床身式铣床。



X7150C床身铣床性能：



1、  刚性好，适合加工大工件和重力切削。

2、  铣头上下移动，从而保证机床在高承载重情况下的稳定性。

3、  床身宽大、自重高、方导轨宽大。

4、  主导轨高频淬火，相对滑动面采用贴塑处理。

5、  三向进给采用伺服电机和轴驱动器（电磁离合器）各轴进给无级变速。

6、  全自动润滑系统润滑



 X7150C床身铣床用途：



 本铣床是我公司开发的一种新型通用床身式机床，结构合理、刚性好、精度高，具有铣削、钻孔、攻丝、扩孔及铰孔等多种功能，是机械、电子、仪器、仪表、模具、汽车等行业的理想加工设备。



主要结构特点：

   1、底座、机身、工作台、中滑座等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证铣床长期使用的稳定性。

   2、整体结构为床身式结构，铣头为大功率机械调速高精度铣头，铣头可在左、右20°范围内工作；主轴套筒的进给具有自动、手动、手动微调等功能；主轴刚性大，调速方便、灵活。

   3、主轴箱可手动、机动上下升降完成机动进给和快速移动，操作方便、快捷。

   4、床身上纵、横向有手动进给、机动进给和机动快进三种，不同的进给速度，能满足不同的加工要求；快速进给可使工件迅速到达加工位置，缩短非加工时间。

   5、工作台X向行程可达1400mm，拓展了机床加工范围， Y、Z向导轨为宽矩形导轨，且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，减小低速爬行，提高精度，延长机床的使用寿命。

   6、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的高效运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。

   7、机床操作系统通过支臂悬挂在机床的右上方，符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观。

   8、可选配数显装置。



X7150C床身铣床主要技术参数：



主要技术参数		X7150C
工作台尺寸（长×宽）(mm)		2050×400
工作台最大行程（纵向/横向）(mm)		1400/500
工作台“T”型槽（槽数/宽距/间距）(mm)		3/18/100
主轴孔锥度		ISO 50
主轴端面至工作台面距离(mm)		100-630
主轴中心至立柱导轨面距离(mm)		580
主轴转速范围(rpm)		66-960
主轴箱回转角度		±20°
套筒行程(mm)		100
工作台机动进给范围（18级）(mm../../../..../../../..../../../../min)		纵、横向：23.5-1180
		垂直方向：11.75-590
工作台快速移动速度(mm../../../..../../../..../../../../min)		纵、横向：2300
		垂直方向：1150
主电机功率(Kw)		11
机动进给电机功率(w)		1500
冷却泵电机功率(w)		90
外形尺寸（长×宽×高）(mm)		2800×1860×2220
重(Kg)		4900
